Arquatus I opvoerzuil
Beschrijving
Opvoerzuil | Arquatus I

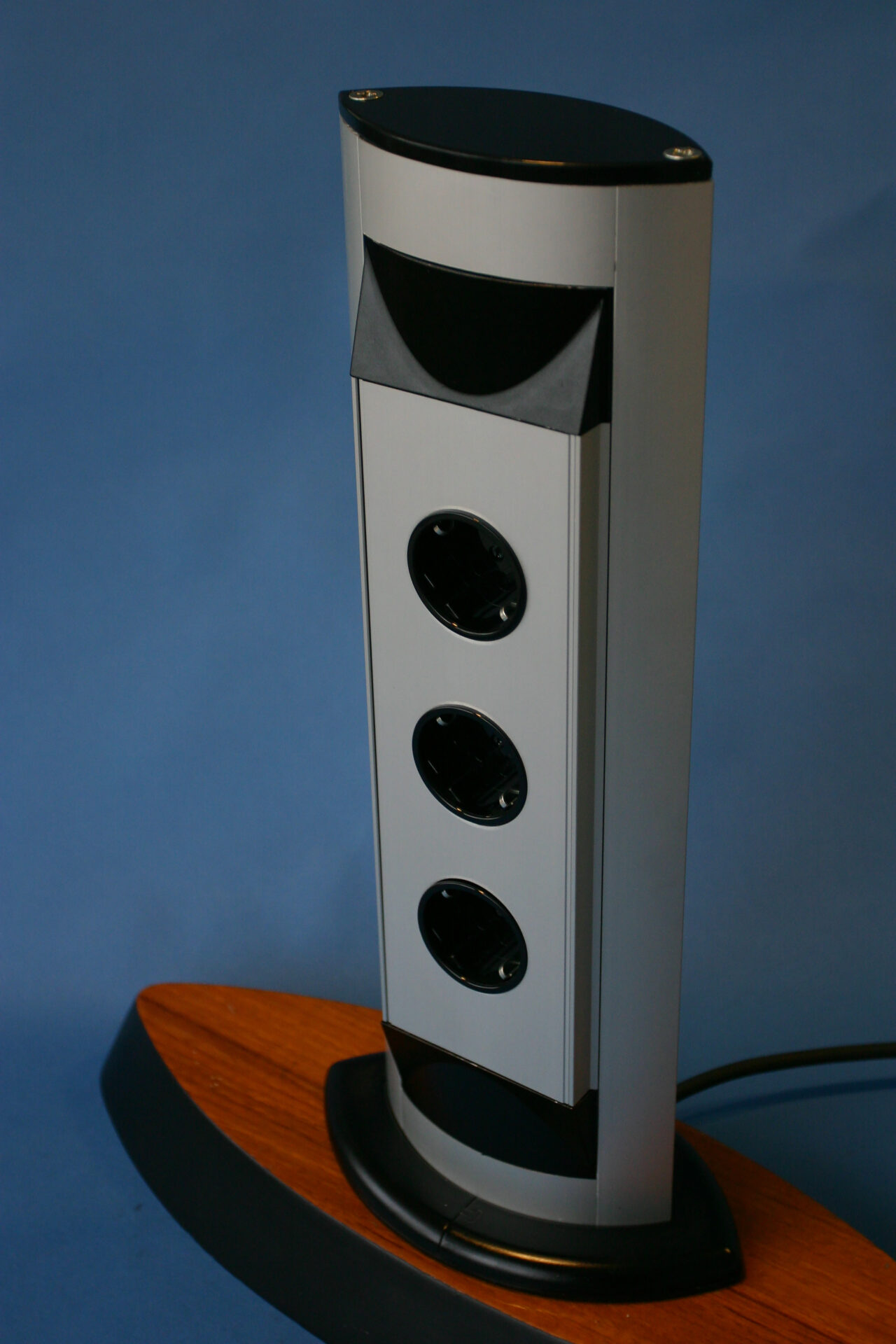

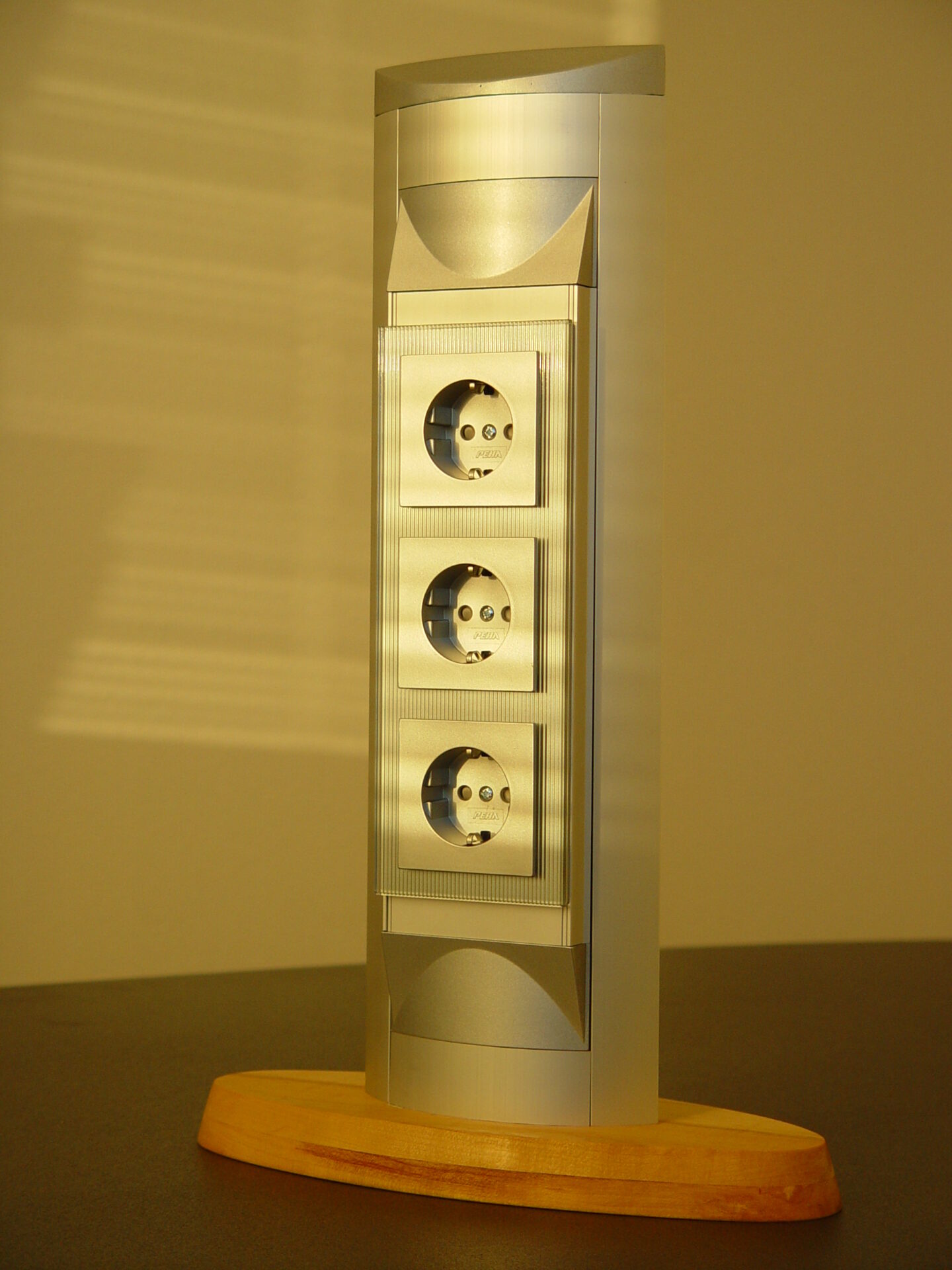

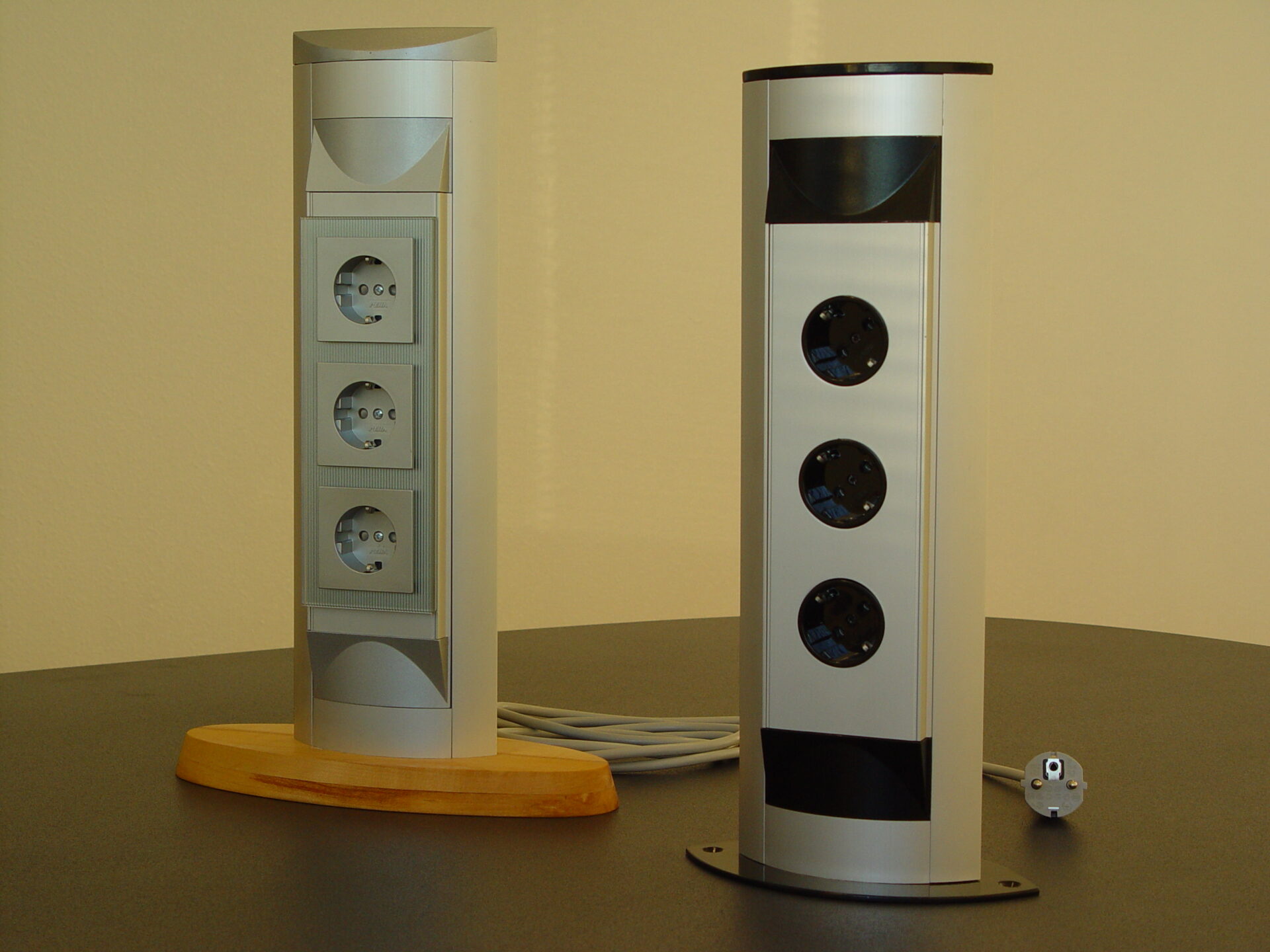

De aluminium Arquatus I opvoerzuil is het bewijs dat iets wat mooi is om naar te kijken tegelijkertijd uitermate functioneel kan zijn. Door het gebruik van hout in de strak vormgegeven vloerplaat en als topdeksel voelt deze opvoerzuil zich heel erg thuis in statige kantoorpanden. Vanzelfsprekend heeft de verhoogde aandacht voor de vormgeving geen afbreuk aan de functionaliteit gedaan. De Arquatus I opvoerzuil heeft alles in zich om aan de modernste gebruikerswensen op elektro-, data- en telecomgebied te voldoen. Alle geleverde energiezuilen worden compleet voorgemonteerd, dus inclusief inbouwmateriaal, aansluitsnoeren, patchkabels en bevestigingscomponenten geleverd.
Arquatus I opvoerzuilTechnische specificaties opvoerzuil
Afmetingen
Afmetingen (breedte x diepte) (mm): 138×57 mm
Lengte (mm): 660 mm
Dekselopening: 80 mm
Buiten de door Bl Select gehanteerde standaardlengte kan de lengte van de Arquatus I opvoerzuil op verzoek worden gevarieerd in afwijkende lengtes.
Materiaalspecificaties energiezuil
Aansluitzuil
Materiaal: geëxtraheerd aluminium
Materiaaldikte (mm): 1,5
Oppervlaktebehandeling: oorzien van slagvaste polyester poedercoating
Kleur: RAL9010 (wit) / geanodiseerde uitvoering / op verzoek elke gewenste RAL-kleur
Afdekplaat/klikdeksel
Materiaal: geëxtraheerd aluminium
Materiaaldikte (mm): 1,5
Oppervlaktebehandeling: voorzien van slagvaste polyester poedercoating
Kleur: RAL9010 (wit) / geanodiseerde uitvoering / op verzoek elke gewenste RAL-kleur
Doosdraagprofiel
Materiaal: geëxtraheerd aluminium
Materiaaldikte (mm): 1,5
Oppervlaktebehandeling: voorzien van slagvaste polyester poedercoating
Kleur: RAL9010 (wit) / geanodiseerde uitvoering / op verzoek elke gewenste RAL-kleur
Overgangsstukjes bol-vlak
Materiaal: aluminium gegoten
Oppervlaktebehandeling: voorzien van slagvaste polyester poedercoating
Kleur: RAL9010 (wit) / op verzoek elke gewenste RAL-kleur
kopschot metaal
Materiaal: plaatstaal
Oppervlaktebehandeling: voorzien van slagvaste polyester poedercoating
Kleur: RAL9010 (wit) / op verzoek elke gewenste RAL-kleur
Bevestigingscomponenten opvoerzuil
Vloerbevestingsmogelijkheden
Ovale vloerplaat in hout of glas. Vraag naar de mogelijkheden.
Inbouwcomponenten
Uitvoeringsvorm: enkelzijdig
Bij Arquatus I wordt voor de inbouw van schakelmateriaal het doosdraagprofiel incl. vlakke deksel toegepast. De lengte hiervan bepaalt de mate van van invulling van de zuil.
Schakelmateriaal WCD
1-8-voudige (ra) WCD geïntegreerd in aluminium deksel, 1-8-voudig zwart Peha gemonteerd in BIS snapbox in combinatie met 1 lasdoos (BIS snapbox met deksel)
3-voudige (ra) Peha WCD, excl. inbouwdoos.
universele lege montagedoos incl. montagering ter bevestiging van divers schakelmateriaal.
Inbouwdoos 2-voudig (t.b.v. bijv. “3-voudige WCD randaarde” / 2-voudige inbouwdoos (invulling: divers).
Kabeldoorvoerstop (zwart kunststof) / Zwart uitgevoerde ronde kabeldoorvoerstop, bevestigd in aluminiumdeksel.
Aansluitkabel 230v. 3G1,5 met een lengte van 7,5 / xxx meter incl. RA-steker afgemonteerd in lasdoos, (overlengte=kabellengte-lengte zuil).
Data aansluitpunten
Data unit ‘muizentrap’ 6x/10x SYSTIMAX op basis van Cat 6a, incl. fixatie (géén inbouwdoos nodig), excl. inserts, schuin geplaatste data oplossing, minimale kabelverbuiging door innovatief ontwerp.
Data unit ‘muizentrap’ 6x/10x AMP op basis van Cat 6a, incl. fixatie (géén inbouwdoos nodig), schuin geplaatste data oplossing, minimale kabelverbuiging door innovatief ontwerp.
Special, Data unit in vlakke deksel 6x/10x SYSTIMAX op basis van Cat 6a, incl. borging (géén inbouwdoos nodig), excl. Inserts
Special, Data unit in vlakke deksel 6x/10x AMP op basis van Cat 6a, incl. borging (géén inbouwdoos nodig)
Data montageframe 2x SYSTIMAX incl. inbouwdoos, incl. borging excl. inserts
Data montageframe 2x AMP incl. inbouwdoos, incl. borging
- Bij de opvoerzuil adviseert BI Select het gebruik van vlakke datadeksels in verband met radii van de datakabels.
Maatwerk
Op verzoek kan elk gewenst inbouwmateriaal worden ingebouwd, bijvoorbeeld Peha, Gira, Busch & Jaeger, Jung, et cetera
Prefab / montage opvoerzuil
Prefab
Alle energiezuilen worden compleet voorgemonteerd, dus inclusief inbouwmateriaal, aansluitsnoeren c.q. patchkabels en bevestigingscomponenten geleverd.
Montage
De opvoerzuil wordt op de vloer gemonteerd met vier bevestigingsbouten, die worden weggewerkt d.m.v. het vloerrozet.
Duurzaam / constructie
Duurzaam
Aluminium energiezuilen van BI Select zijn vormvast en zien er na jaren gebruik nog strak en netjes uit. Ze gaan een ‘gebouw-leven’-lang mee. Omdat aansluitmateriaal ook achteraf nog gemonteerd of gewijzigd kan worden kan de energiezuil blijvend worden ‘geactualiseerd’ en worden afgestemd op gewijzigde aansluitbehoeften.
Constructie
In speciale gevallen kunnen wij in overleg met de opdrachtgever geheel nieuwe en op maat gemaakte constructies realiseren.
