Beschrijving
Klapgoot | BKG190
Technische specificaties
Afmetingen
Afmetingen (breedte x diepte) (mm): 190 x 70 mm
Lengte (mm): 1800 mm / 3600 mm
Buiten de door Bl Select gehanteerde standaard lengtes kan de lengte van de BWG 190 op verzoek worden gevarieerd tot de volgende maximum lengtes: maximaal 5500 mm.
Materiaalspecificaties
Klapgoot
Materiaal: aluminium
Materiaaldikte (mm): 1,5
Oppervlaktebehandeling: voorzien van slagvaste polyester poedercoating
Kleur: RAL9010 (wit) / op verzoek elke gewenste RAL-kleur
Scharnierdeksel:
Materiaal: aluminium
Materiaaldikte (mm): 1,5
Oppervlaktebehandeling: voorzien van slagvaste polyester poedercoating
Kleur: RAL9010 (wit) /op verzoek elke gewenste RAL-kleur
Bevestigingscomponenten
– Eindstuk A.B.S., matzwart incl. bevestigingsset
– Wand(doorvoer)rozet A.B.S., matzwart 2-delig
– Afwerkbeugel Wit RAL 9010
– Blinde koppeling Plaat(staal), gegalvaniseerd
– Interne hoek 90° aluminium voorzien van slagvaste poedercoating incl.
deksel, borging en bevestigingsgaten
– Externe hoek 90° aluminium voorzien van slagvaste poedercoating incl.
deksel, borging en bevestigingsgaten
Op aanvraag kunnen hoekstukken op maat worden gezaagd.
Inbouwcomponenten
– Kabeldraagprofiel voorzien van kantrubber en klittenband, standaardlengtes
750 mm en 1500 mm
– Aardlitze tbv aarding goot of deksel L= 450 mm
– Voedingsblok GST-18 Gemonteerd in goot, per 1800 mm 1
voedingsblok, 1x voed/3x aftak of 1x voed/5x aftak
– Koppelsnoer GST-18 3G1,5, standaardlengtes 2, 3 en 5 meter
– Kabelclip PVC Per 5 stuks verpakt in zakje
– Dataframe 4-voudig, standaard geschikt voor Cat5e, AMP of Avaya (andere
merken op aanvraag)
– 4xWCD unit te monteren onder deksel
– 3xWCD aansluitunit m.b.v. GST-18 koppelsnoer aan te sluiten op GST-18
koppelblok
– Dekselfixatiebeugel incl. bevestigingsset
Prefab / montage
Prefab
Alle klapgoten worden geheel op maat geleverd incl. scharnierdeksel en bevestigingscomponenten.
Voor de 230 V wordt gebruik gemaakt van GST-18 snoeren en koppelblokken. De BWG190 klapgoot wordt compleet voorgemonteerd geleverd. Goot monteren, units koppelen, datakabels inleggen en klaar is Kees.
Montage

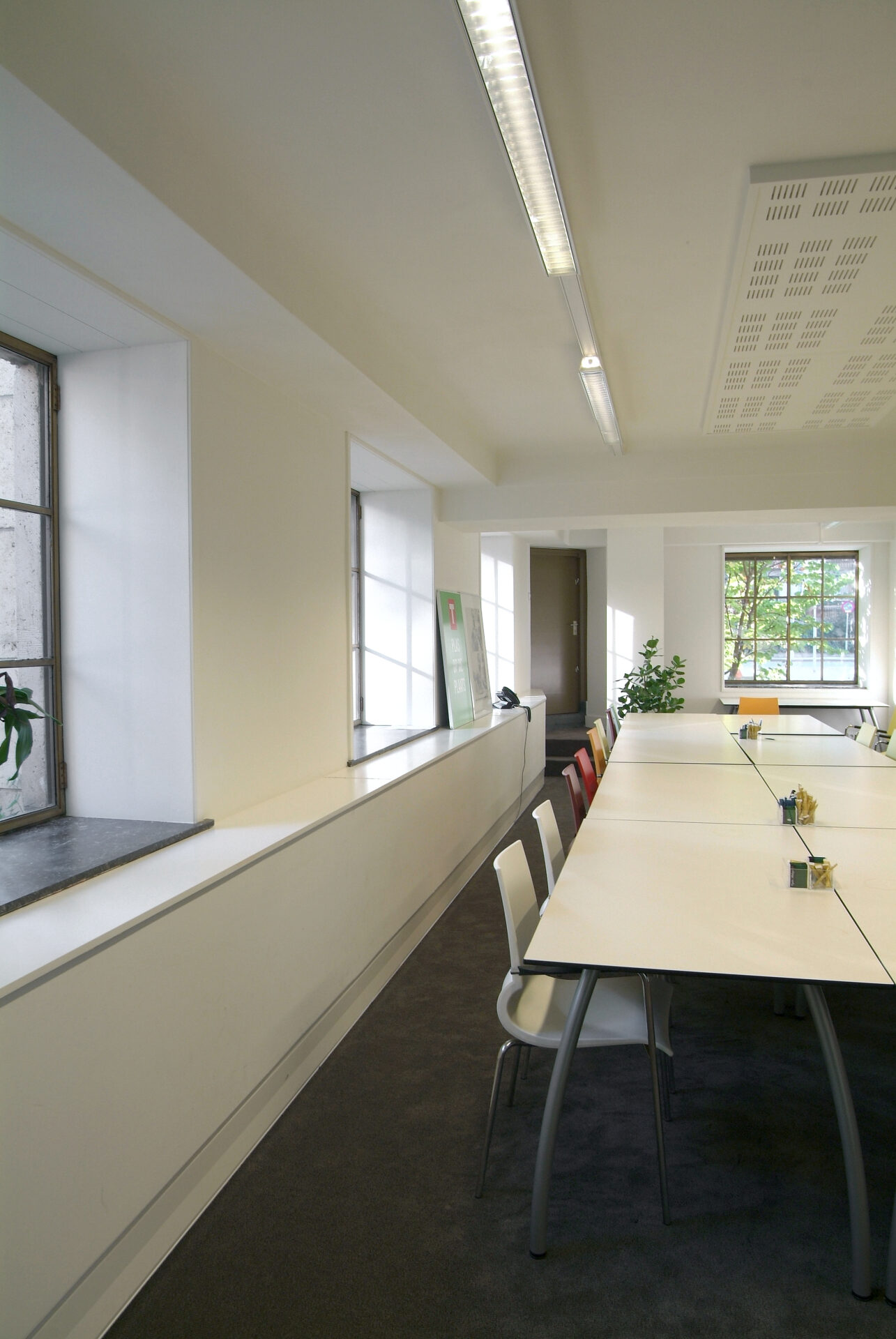

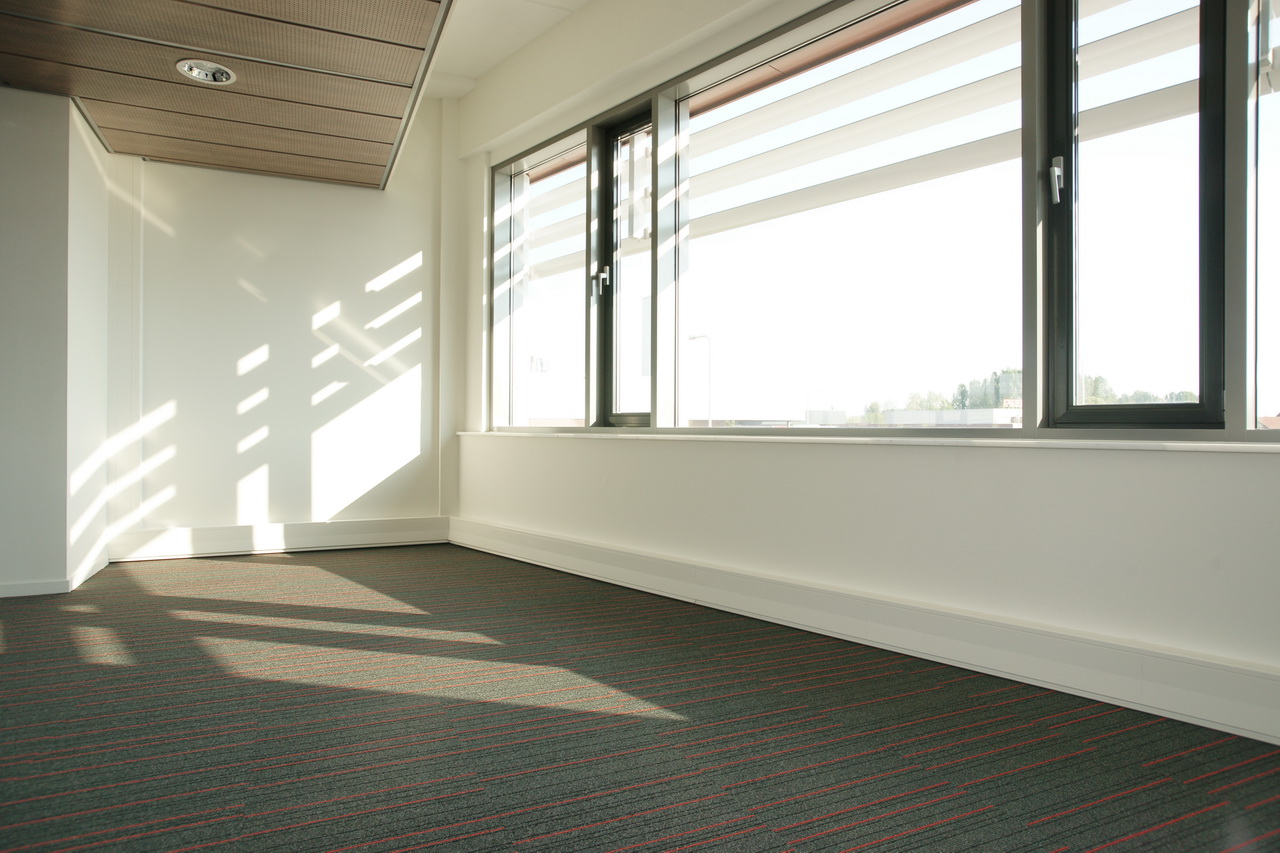

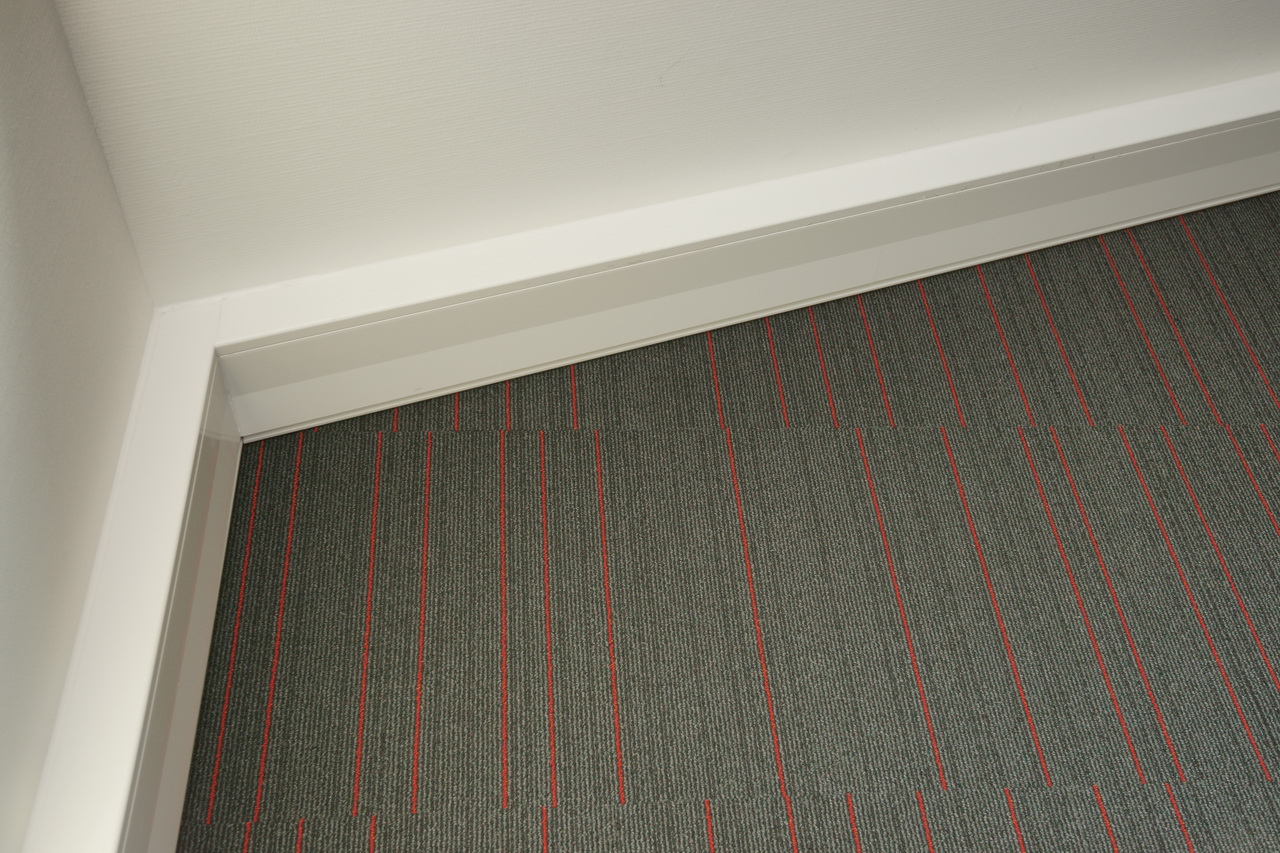

De aluminium gootstemen zijn vormvast en laten zich gemakkelijk langs plint of aan de wand bevestigen.
Op verzoek kunnen boorgaten aan de achterzijde of aan de zijkant van het profiel worden aangebracht.

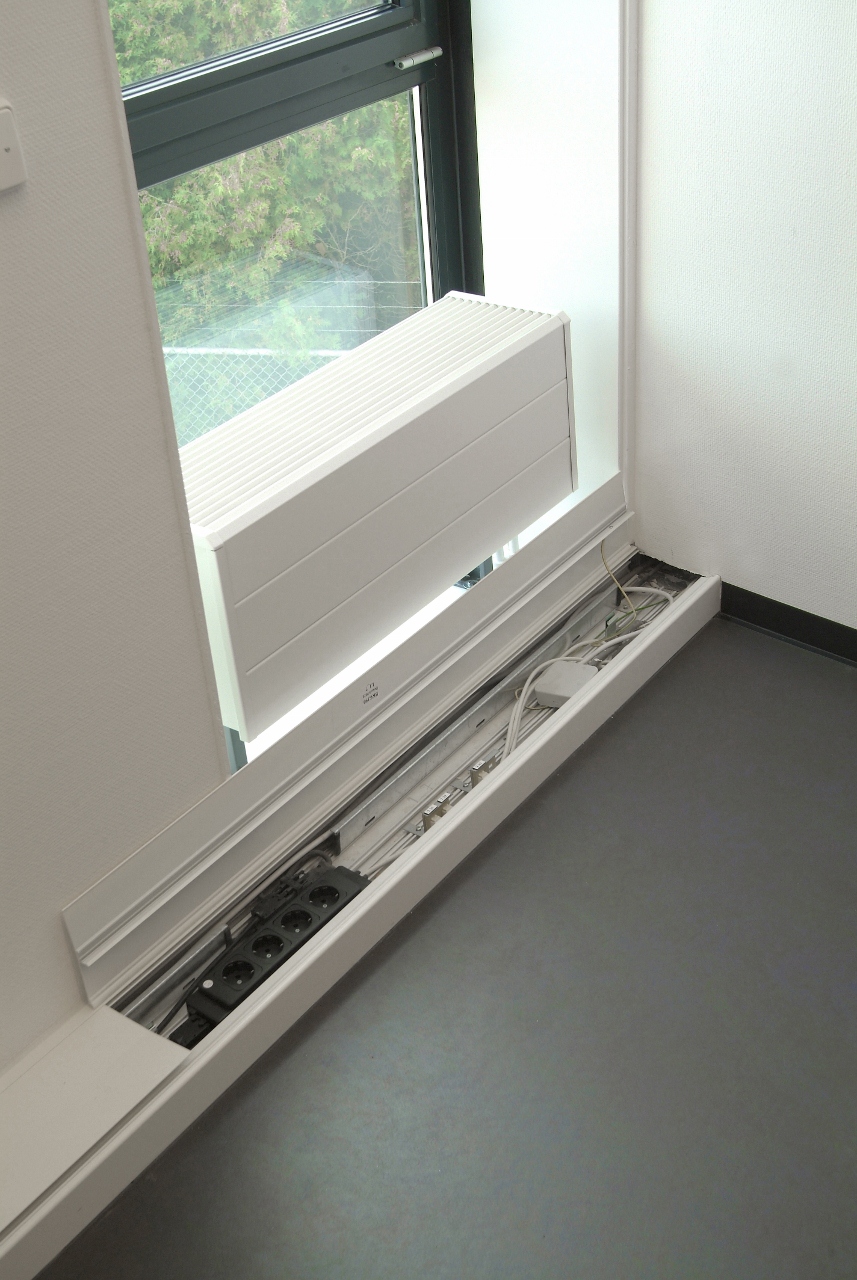

Deze nieuwe variant van de wandgoot is voorzien van een scharnierend en afneembaar deksel waar alle data- en 230 Volt-aansluitingen achter verscholen zitten. Hierdoor is regulier schakelmateriaal overbodig geworden.
Duurzaam / constructie
Duurzaam
Aluminium doorvoerkanalen van BI Select zijn vormvast en zien er na jaren gebruik nog strak en netjes uit. Ze gaan een ‘gebouw-leven’-lang mee. Omdat BWG190 toegankelijk blijft door het klikdeksel kan aansluitmateriaal en bekabeling achteraf eenvoudig gewijzigd of aangevuld worden. De BWG190 kan daardoor blijvend worden ‘geactualiseerd’ en worden afgestemd op gewijzigde aansluitbehoeften.
Constructie
In speciale gevallen kunnen wij in overleg met de opdrachtgever geheel nieuwe en op maat gemaakte constructies realiseren.
