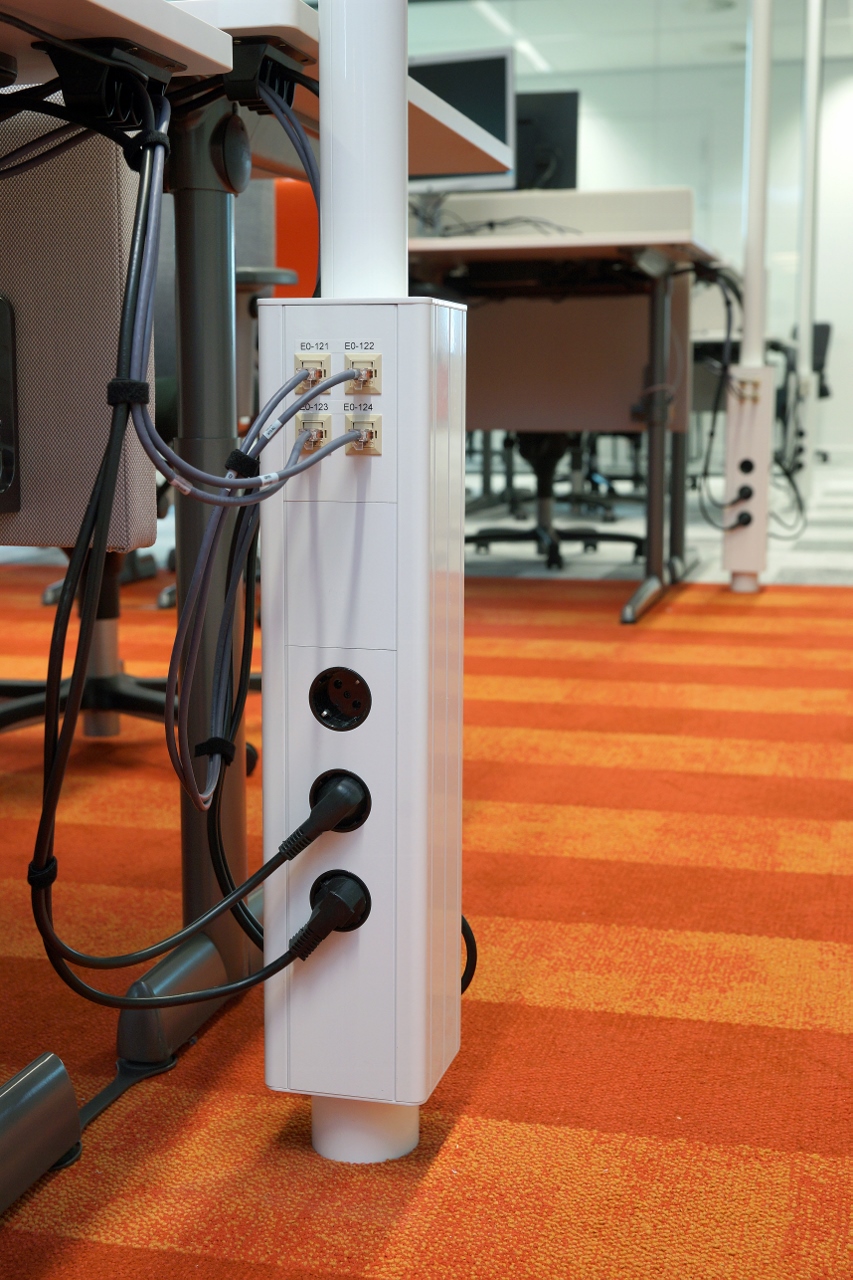

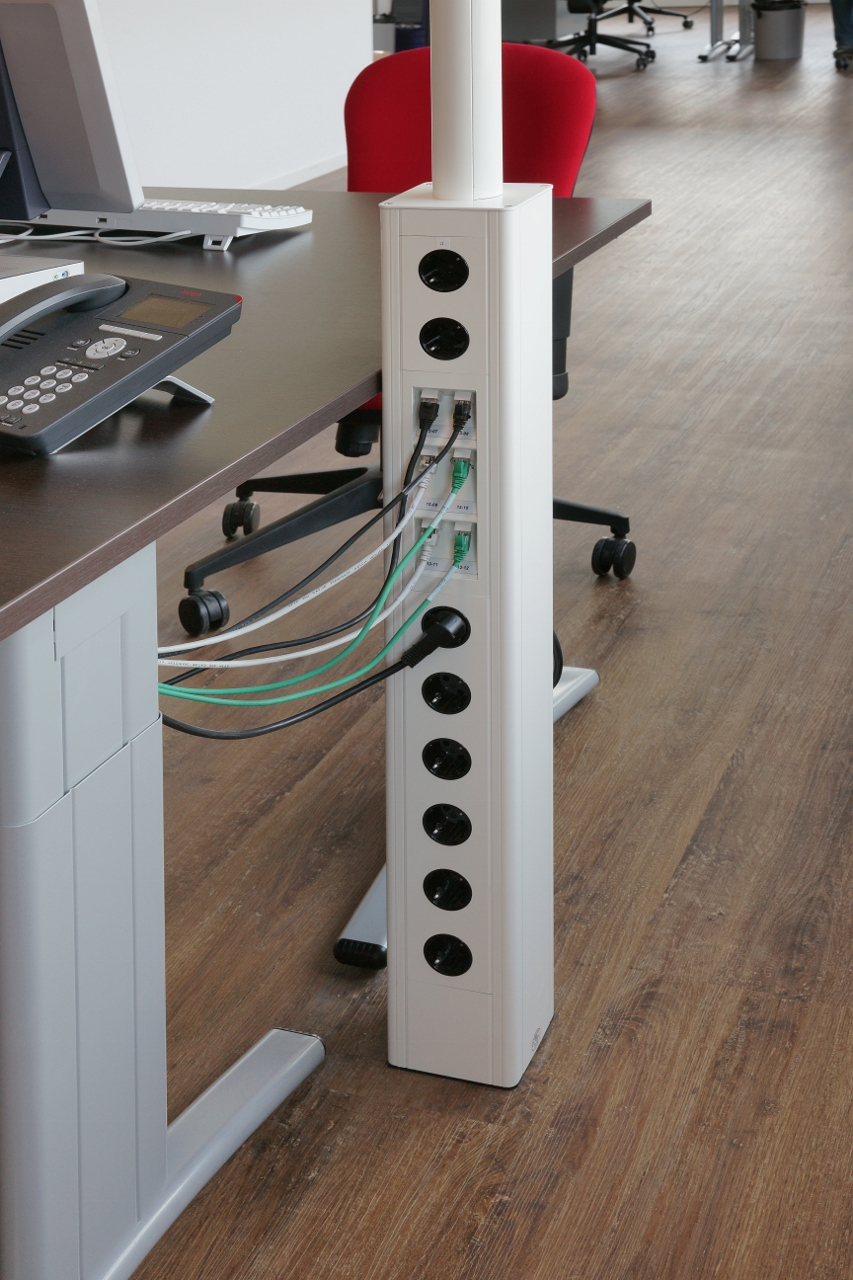

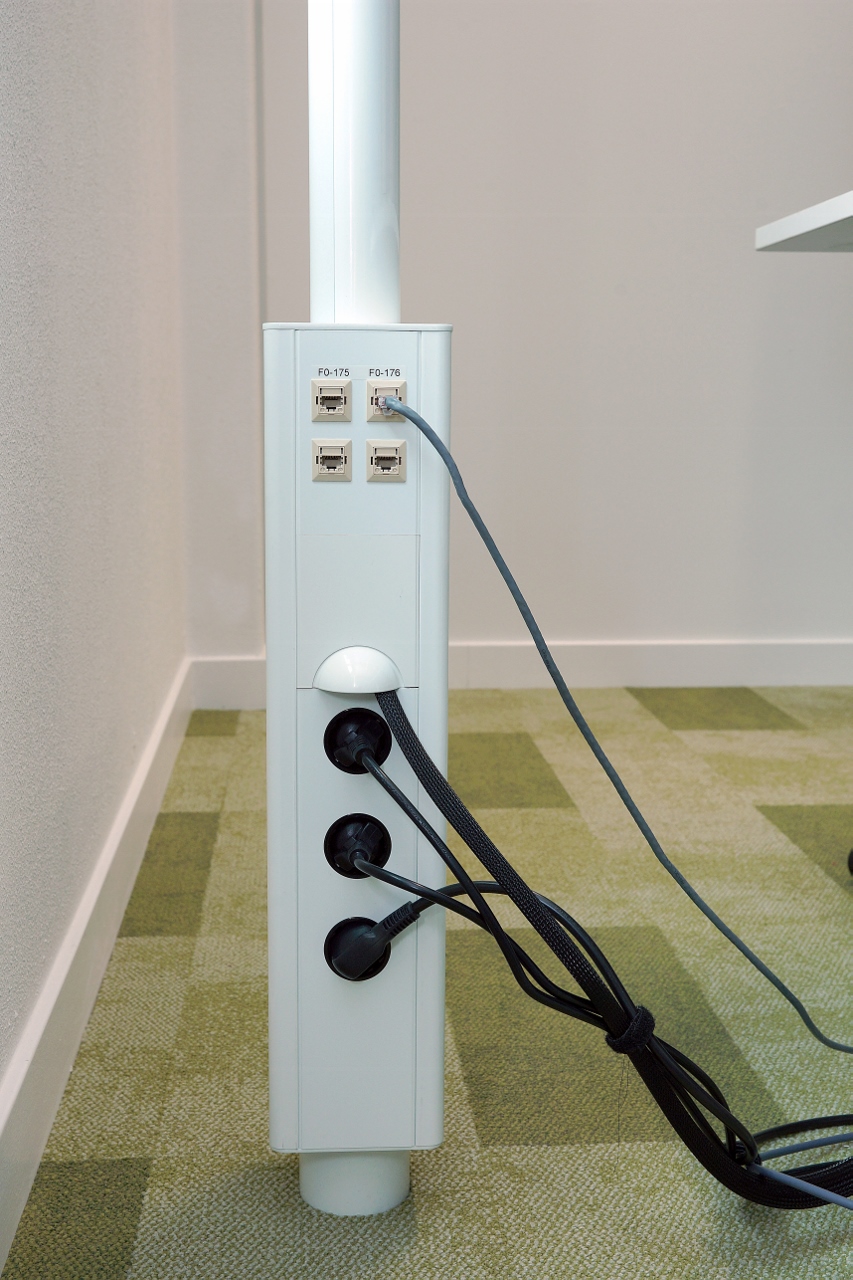

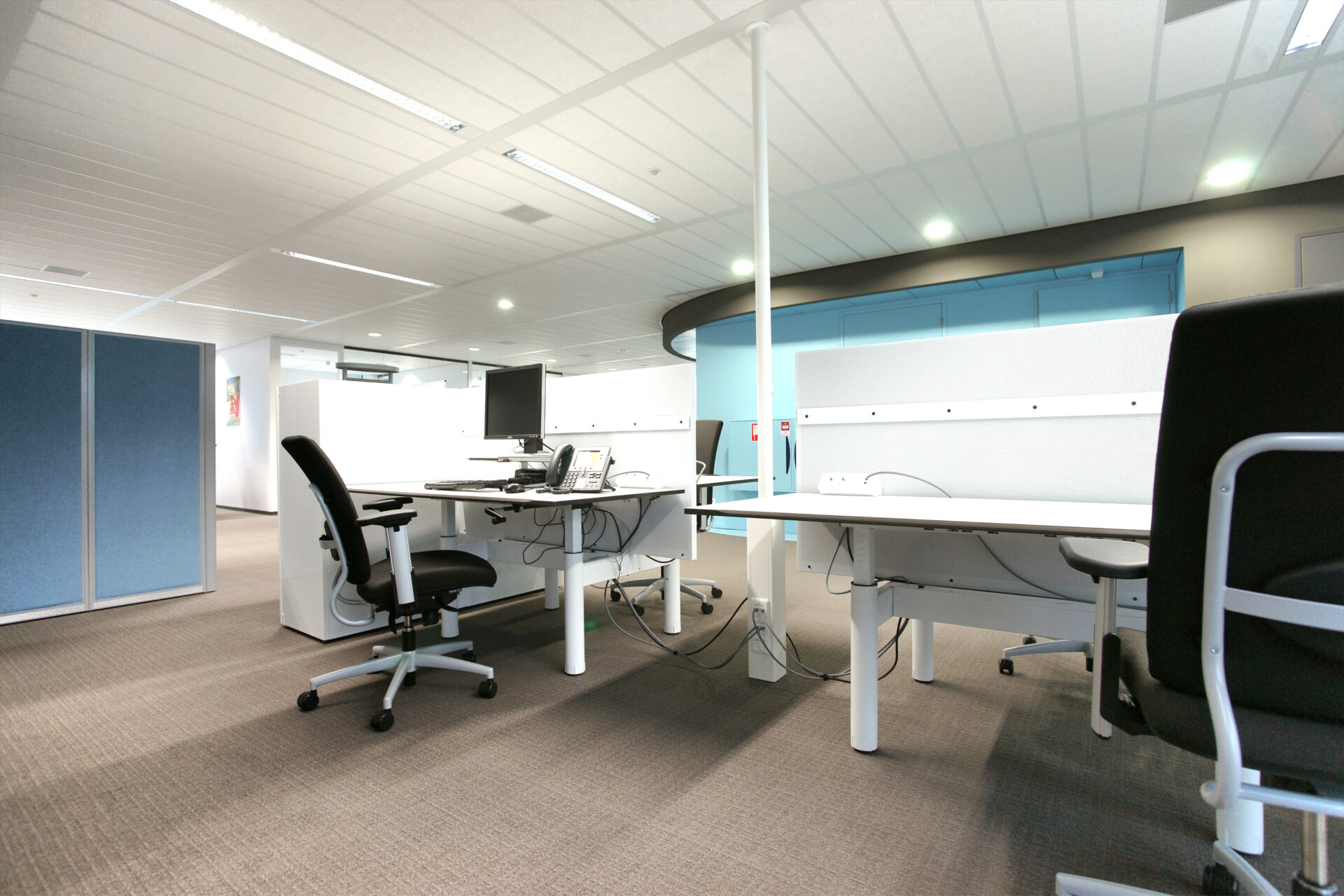

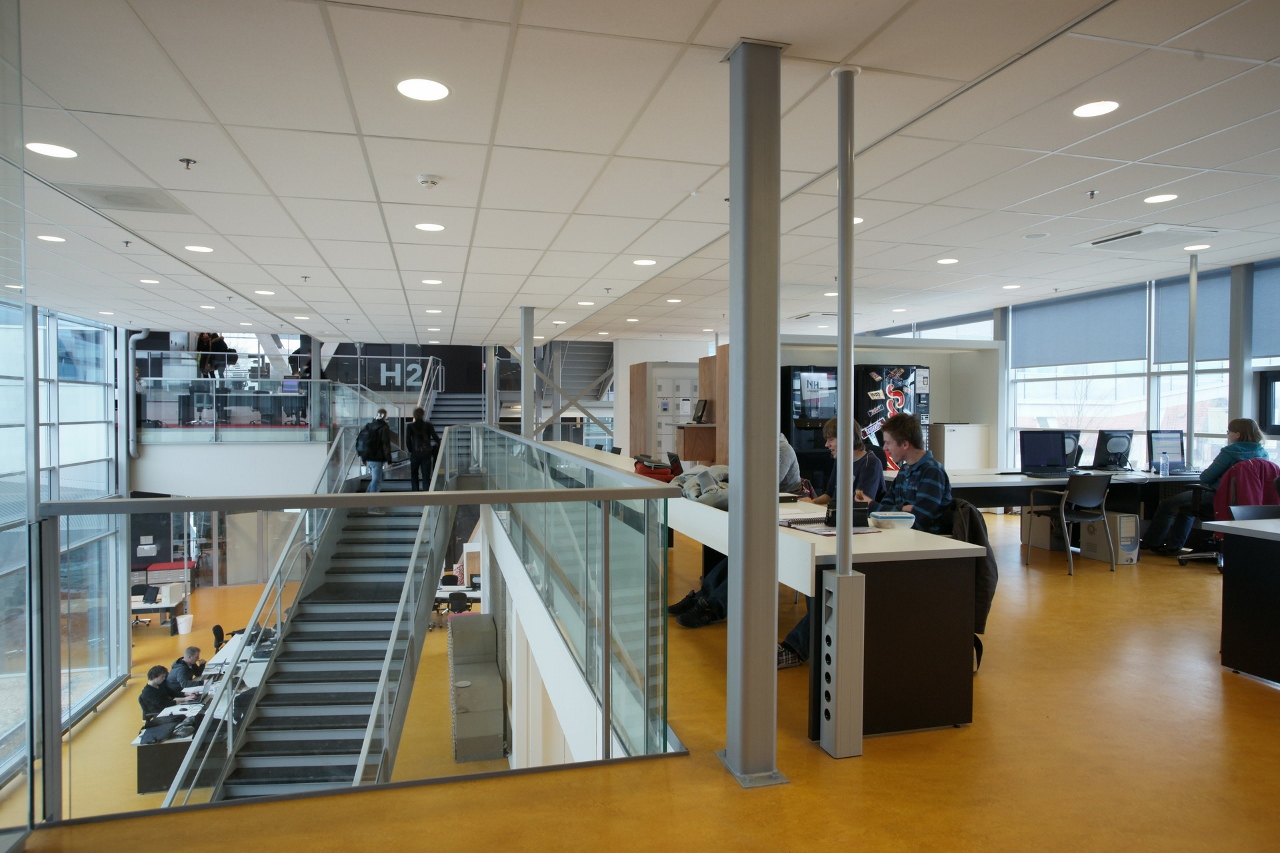

Met zijn twee bekabelingscompartimenten in het installatiegedeelte en een grote capaciteit voor databekabeling is ook de BP 220 combizuil van BI Select heel geschikt als er veel voorzieningen moeten worden gerealiseerd. Maar door de verjonging aansluitend op het bekabelingsgedeelte oogt de combizuil slank in de ruimte.Bij de BP220 combizuil rond 60 mm gaat de zuil vanaf bureauhoogte over in een buis met een diameter van 60 mm met klikdeksel, waardoor bekabeling makkelijk kan worden toegevoegd. De verjonging maakt dat de zuil niet al te dominant in de ruimte aanwezig is. Het BP220 installatiegedeelte is in hoogte variabel, dus biedt altijd voldoende capaciteit voor data- en stroomaansluitingen. Alle geleverde energiezuilen worden compleet voorgemonteerd, dus inclusief inbouwmateriaal, aansluitsnoeren, patchkabels en bevestigingscomponenten geleverd.
BP220 combizuil
Beschrijving
Data paal | BP220 combizuil
Met zijn twee bekabelingscompartimenten in het installatiegedeelte en een grote capaciteit voor databekabeling is ook deze data paal, de BP 220 combizuil van BI Select, heel geschikt als er veel voorzieningen moeten worden gerealiseerd. Maar door de verjonging aansluitend op het bekabelingsgedeelte oogt de combizuil slank in de ruimte. Bij de BP220 combizuil rond 60 mm gaat de zuil vanaf bureauhoogte over in een buis met een diameter van 60 mm met klikdeksel, waardoor bekabeling makkelijk kan worden toegevoegd. De verjonging maakt dat de zuil niet al te dominant in de ruimte aanwezig is. Het BP220 installatiegedeelte is in hoogte variabel, dus biedt altijd voldoende capaciteit voor data- en stroomaansluitingen. Alle geleverde energiezuilen worden compleet voorgemonteerd, dus inclusief inbouwmateriaal, aansluitsnoeren, patchkabels en bevestigingscomponenten geleverd.
BP 220Technische specificaties data paal
Afmetingen
Afmetingen (breedte x diepte) (mm): 120×120 mm
Lengte (mm): 2750 mm / 3200 mm
Lengte BP220 aansluitdeel: 660 mm
verjonging d.m.v. aluminium profiel rond 60mm met een lengte van 2090 mm / 2540 mm
dekselopening: 80 mm
Buiten de door Bl Select gehanteerde standaardlengtes kan de lengte van de BP220 combizuil op verzoek worden gevarieerd tot maximaal 5500 mm.
Materiaalspecificaties data paal
Aansluitzuil
Materiaal: aluminium
Materiaaldikte (mm): 1,5
Oppervlaktebehandeling: voorzien van slagvaste polyester poedercoating
Kleur: RAL9010 (wit) / op verzoek elke gewenste RAL-kleur
Afdekplaat/klikdeksel:
Materiaal: aluminium
Materiaaldikte (mm): 1,5
Oppervlaktebehandeling: voorzien van slagvaste polyester poedercoating
Kleur: RAL9010 (wit) /op verzoek elke gewenste RAL-kleur
buis rond 60 mm:
Materiaal: aluminium
Materiaaldikte (mm): 1,5
Oppervlaktebehandeling: voorzien van slagvaste polyester poedercoating
Kleur: RAL9010 (wit) /op verzoek elke gewenste RAL-kleur
Bevestigingscomponenten
Vloerbevestingsmogelijkheden
Vloerplaat klein (120×120 mm) plaat zwart RAL 9011 met 4 bevestigingspunten
Vloerplaat groot (160×160 mm) plaat zwart RAL 9011 met 4 bevestigingspunten in combinatie met paalrozet (160x160x10mm, 2-delig, A.B.S., matzwart)
Verzwaarde metalen vloerplaat zwart (afm. 300 x 300 mm)
Plafondbevestigingscomponenten
Kopschot, plafondbevestiging, plaat voorzien van poedercoating RAL 9011, met kabeldoorgangsmogelijkheid
Speciale bandrasterbevestiging op maat geschikt voor bandraster 50 of 100, zwart
BP220 korte verstelbare metalen plafondsteun met een lengte van min. 40 mm en max. 350 mm.
BP220 lange verstelbare plafondsteun met een lengte van min. 40 mm en max. 700 mm.
BP220 plafondrozet , zwart kunststof, 2-delig.
Inbouwcomponenten data paal
Uitvoeringsvorm: dubbelzijdig
Schakelmateriaal WCD
1-8-voudige (ra) WCD geïntegreerd in aluminium deksel, 1-8-voudig zwart Peha gemonteerd in BIS snapbox in combinatie met 1 lasdoos (BIS snapbox met deksel)
3-voudige (ra) Peha WCD, excl. inbouwdoos.
universele lege montagedoos incl. montagering ter bevestiging van divers schakelmateriaal.
Inbouwdoos 2-voudig (t.b.v. bijv. “3-voudige WCD randaarde” / 2-voudige inbouwdoos (invulling: divers).
Kabeldoorvoerstop (zwart kunststof) / Zwart uitgevoerde ronde kabeldoorvoerstop, bevestigd in aluminiumdeksel.
Aansluitkabel 230v. 3G1,5 met een lengte van 7,5 / xxx meter incl. RA-steker afgemonteerd in lasdoos, (overlengte=kabellengte-lengte zuil).
Data aansluitpunten
Data unit ‘muizentrap’ 6x/10x SYSTIMAX op basis van Cat 6a, incl. fixatie (géén inbouwdoos nodig), excl. inserts, schuin geplaatste data oplossing, minimale kabelverbuiging door innovatief ontwerp.
Data unit ‘muizentrap’ 6x/10x AMP op basis van Cat 6a, incl. fixatie (géén inbouwdoos nodig), schuin geplaatste data oplossing, minimale kabelverbuiging door innovatief ontwerp.
Special, Data unit in vlakke deksel 6x/10x SYSTIMAX op basis van Cat 6a, incl. borging (géén inbouwdoos nodig), excl. Inserts
Special, Data unit in vlakke deksel 6x/10x AMP op basis van Cat 6a, incl. borging (géén inbouwdoos nodig)
Data montageframe 2x SYSTIMAX incl. inbouwdoos, incl. borging excl. inserts
Data montageframe 2x AMP incl. inbouwdoos, incl. borging
Maatwerk
Op verzoek kan elk gewenst inbouwmateriaal worden ingebouwd, bijvoorbeeld Peha, Gira, Busch & Jaeger, Jung, et cetera
Prefab / montage
Prefab
Alle energiezuilen worden compleet voorgemonteerd, dus inclusief inbouwmateriaal, aansluitsnoeren c.q. patchkabels en bevestigingscomponenten geleverd.
Montage
De plaatsing van alle energiezuilen van BI Select is schoon en snel. De voorgemonteerde zuilen worden gestempeld tussen vloer en bouwplafond door middel van een unieke klemconstructie. De aansluitsnoeren en patchkabels aansluiten en klaar is Kees. Voor de plaatsing van de energiezuilen van BI Select hoeft dus niet te worden geboord.
Duurzaam / constructie data paal
Duurzaam
Aluminium energiezuilen van BI Select zijn vormvast en zien er na jaren gebruik nog strak en netjes uit. Ze gaan een ‘gebouw-leven’-lang mee. Omdat aansluitmateriaal ook achteraf nog gemonteerd of gewijzigd kan worden kan de energiezuil blijvend worden ‘geactualiseerd’ en worden afgestemd op gewijzigde aansluitbehoeften.
Constructie
In speciale gevallen kunnen wij in overleg met de opdrachtgever geheel nieuwe en op maat gemaakte constructies realiseren.
